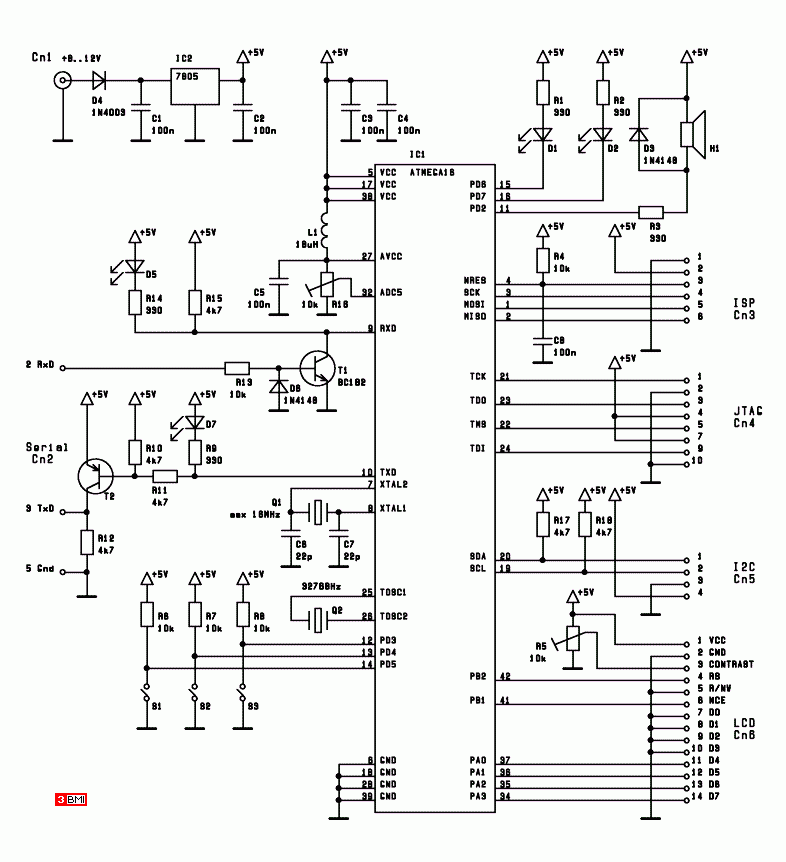

Teszt panel ATMega16-hoz

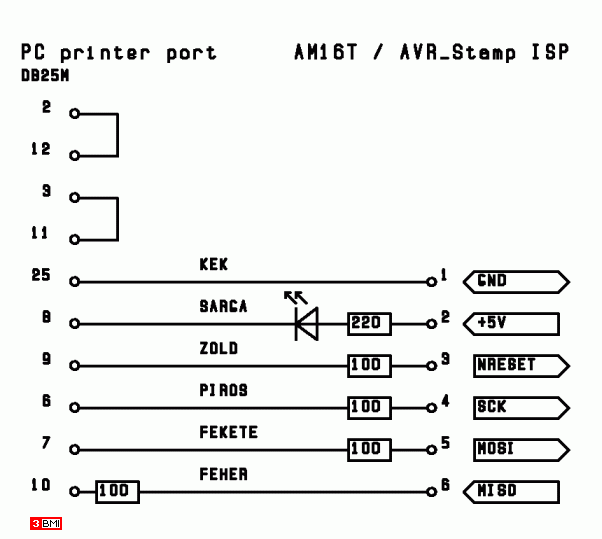

Letöltő kábel:

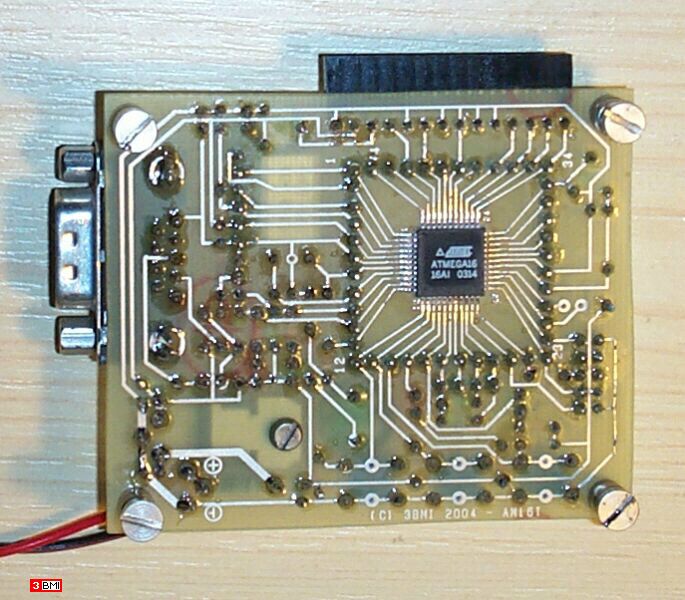

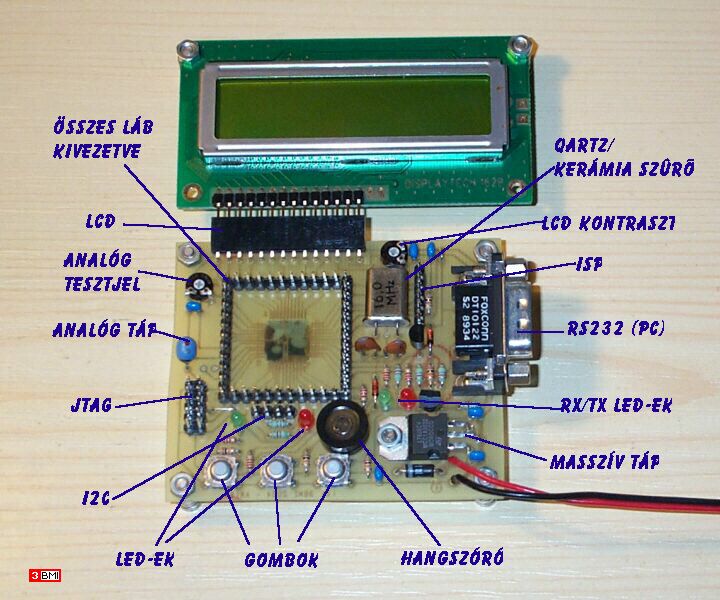

Nézegettem az ATMEL ATMEGA uP családot, és megtetszett. Úgy látom, hogy általában az emberek az ATMEGA128-cal kezdik az ismerkedést. Én azért választottam a 16-ost, mert szerintem ritkán van szükség akkora memóriára amit a 128-as nyújt, továbbá a 16-os kisebb tokban is van. Persze éppen ez lehet az oka, ha több lábra, miegymásra lesz szükségem, beszerzek egy 128-ast. A uP-t, AVR-Stamp-ot és még nagyok sok dolgot az MSC Budapest Kft -nél lehet beszerezni. A programozás nekem még hátravan, ezzel kapcsolatosan VFX AVR eb lapját tudom ajánlani. Érdemes szétnézni az AVRWEBRING -en is. A panelt még nem teszteltem le, mert még a programozásba kell először elmélyednem. Letöltő programnak a PonyProg látszik jónak. Eddig odáig jutottam, hogy a kártyára tápot adva, a kábelen keresztül a PonyProg felismerte az eszközt, és tudta olvasni. Idáig jónak tűnik, mert a tápot kikapcsolva, közli, hogy az eszköz nem elérhető. A fényképen lévő kártyán nem volt a hangszóró a +5V-hoz kötve, ezt a letölthető panelen már javítottam. A panel csak egy oldalas! (Mindössze két átkötéssel.) A tok felforrasztásától nem kell félni. A tokot precízen felhelyezve, két átellentétes sarkánál forrasszunk meg egy-egy lábat. Ekkor ellenőrizzük, ha kell igazítsunk rajta. Ezután nyomjunk a lábakra bőven folyasztó szert (akár gyantát), és elég a pákahegyen lévő ón is, hogy szépen végigfusson az összes lábon. Ne felejtsük el lemosni a felesleges folyasztó szert (denszesz, izopropil alkohol, vagy lemosó spray). A lemosást meggyorsítja egy erre a célra rendszeresített fogkefe. A kártyán a uP összes lábát kivezettem egy tüske koszorúra, amire tetszőleges áramkör dugható. Az ISP csati az AVR-Stamp csatijának, a JTAG csati a JTAG ICE szalagkábelének megfelelő bekötésű. Egyenlőre ennyi...

Itt a vége, fuss el véle, legytek az én vendégeim, innen letölthetitek a hozzávalókat összecsomagolva.
