2016-01-25
PonyProg 64 bit kiegészítés
Eljött az idő, amikor kapzsi módon 16GB RAM-ot vettem a gépembe, ahhoz 64 bites operációs rendszer kellett, az meg ugye nem akarta futtatni töbek között a PonyProg-ot. Érdekes módon, nem a szerző web lapján, hanem egy fórumban akadtam iránymutatásra. A beszúrt linkekről töltsük le a TVicPort drivert, és a PonyProg64 -t. Először installáljuk a drivert, majd indítsuk újra a gépet. Azután csak csomagoljuk ki egy tetszőleges helyre a PonyProg64-t, nem kell telepíteni. Először állítsuk be az interface típusát, majd kalibráljuk. A továbbiakban az alábbiak szerint használhatjuk.
2008-01-29

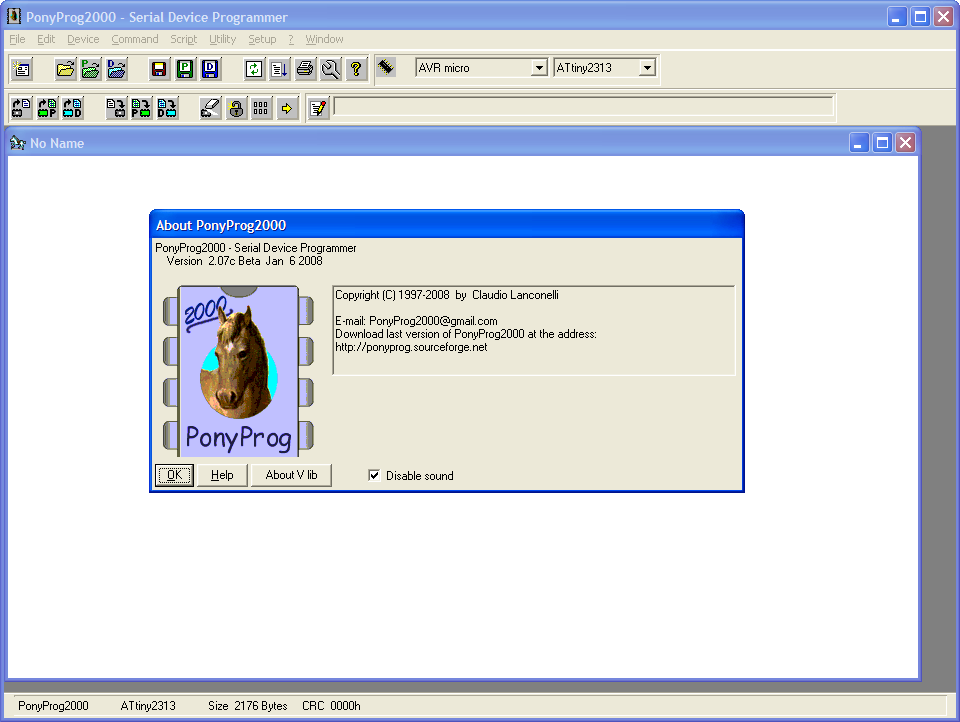

Amikor elkészültem a soros letöltő kábelemmel, kiderült, hogy a legtöbb letöltő program nem ismeri. Először a fantasztikus AVR DUDE progival sikerült zöld ágra jutnom. Az AVR DUDE persze Open Source progi, és teljesen szabadon konfigurálható mind a letöltő hardware-k, mind a programozni kívánt chip-ek tekintetében. Ha beleássuk magunkat a konfigurálásába, nem jelenthet gondot, ha megjelenik egy új chip. A PonyProg -ot sokáig kerülgettem. Szintén ingyen letöltehtő/használható program. Sokan ajánlották, de első körben megnéztem az utolsó stabil verzióját, ami több éves volt, és nem ismerte azokat a chip-eket, amiket használni akartam. Az az átverés, hogy a program jelenleg csak 2.07c BETA verzióban van (nem végleges), de valójábanaz nyugodtan használható. Így néz ki a bejelentkező képernyője. Kis pipát tegyük be (disable sound) a kezdő képernyőbe, mert különben mindig artikulátlan nyerítéssel fog minket üdvözölni.
A Setup/Interface setup menüpontban állítsuk be a kábelünket, azután legalább egyszer indítsuk el a Setup/Calibration menüpontot.

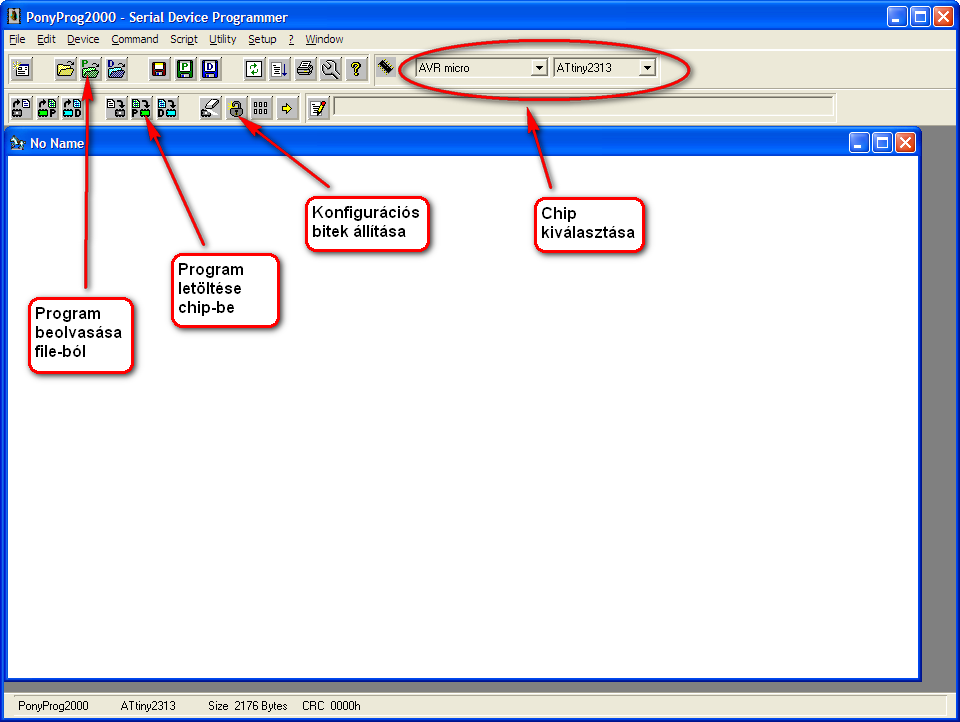

Itt látható a Pony Prog legfontosabb funkciói:

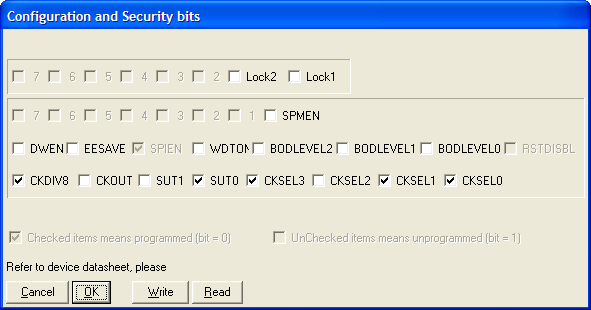

A LAKAT ikonnal lehet előcsalogatni a chip konfigurációs bitjeit beállító formot (ez chip-ről chipre változó):
Kis kutatásom összefoglalása, melyik pipa mit jelent az AVR ATtiny2313 esetében. Az összetartozó biteket kis táblázatokba tettem. A bepipált bit-eket x-szel jelöltem. (A ténylegesen bitek 0 aktívak, vagyis ténylegesen a pipa 0-át jelent, ekkor engedélyezzük az adott funkciót.) Én sem tudom még mindenről mire jó, szóval ne kérdezgessetek, hanem olvassatok utána.
Lock2 |
Lock1 |
|
|
|
Nincs zárolva a memória |
|
x |
Memória írás tiltása |
x |
x |
Memória írás és olvasás tiltás |
SPMEN - Self Programming Enable
DWEN - Debug Wire Enable
EESAVE - EEPROM memory preserved trought the the Chip Erase
SPIEN - Enable Serial Programming and Data Downloading
WDTON - Watchdog Timer Always On
BODLEVEL2 |
BODLEVEL1 |
BODLEVEL0 |
|
|
|
|
BOD disabled |
x |
x |
|
1,8V |
x |
|
x |
2,7V |
x |
|
|
4,3V |
RSTDISBL - External Reset Disable
CKDIV8 - Divide Clock by 8
CKOUT - Output Clock on CKOUT pin
SUT1 |
SUT0 |
Recommended usage (ajánlott használni) |
x |
x |
BOD enabled |
x |
|
Fast rising power (gyorsan felálló tápnál) |
|
x |
Slowly rising power (lassan felálló tápnál) |
CKSEL3 |
CKSEL2 |
CKSEL1 |
CKSEL0 |
|
x |
|
x |
x |
Kalibrált belső RC osszcillátor 8 MHz |
x |
x |
|
x |
Kalibrált belső RC osszcillátor 4 MHz |
x |
|
|
x |
Watchdog RC osszcillátor 128 kHz |
x |
x |
x |
x |
Külső osszcillátor, órajel |
|
|
|
|
Kvarc, vagy kerámia rezonátor |
Most már nagyjából tisztában vagyunk a dolgokkal, tekintsük át, hogyan is történik a chip égetése, vagyis a program letőltését a chip-be. Az AVR család flash program memóriát tartalmaz, ami azt jelenti, hogy elektromosan újra tudjuk programozni (na ez most a kezdőknek nem sokat jelent, de nem volt ez mindig így, régen sokat kellett hókusz-pókuszolni egy újraprogramozáshoz). Sőt a chip lehetővé teszi, hogy az áramkörbe betéve programozzuk fel (In System Programming). Tehát a panelunkra dugjuk rá a programozó kábelt, majd adjunk neki tápfeszültséget. Hívjuk be a PonyProg-ot. Állítsuk be a chip-et, és a konfig bit-eket. Olvassuk be a programot tartalmazó file-t (általában *.hex), majd indítsuk el a program letöltését a chip-be. A programozás megkezdésekor a chip-ben korábban futó program leáll, lábai nagyimpedanciás állapotba kerülnek. A letölés után a PonyProg rögtön ellenörzi (Verify), hogy a program hiba nélkül beíródott-e a chip-be. Ezután a PonyProg elengedi a chip-et, és abban futni kezd a frissen letöltött programunk. A programozó kábelt nem szükséges lehúznunk a következő program verzió letöltéséig :).
